廣州云浮抽水蓄能電站一體化信息建設項目

項目背景

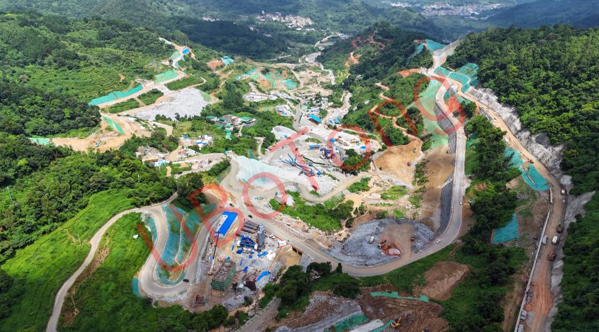

云浮水源山抽水蓄能電站項目位于云浮市新興縣太平鎮，總裝機容量為120萬千瓦，投資總額約75億元，共布置4臺容量為30萬千瓦的水泵水輪發電機組，投運后預計每年可為經濟社會發展輸送清潔電能約18億千瓦時，按標準煤耗計算，每年可節約標準煤約15.8萬噸，減排二氧化碳約39.5萬噸。

本電站樞紐建筑物主要由上水庫、輸水系統、地下廠房及開關站、下水庫等部分組成。工程屬一等大（1）型工程，主要建筑物按1級建筑物設計。

?

?

客戶需求

基建智慧管控(應急指揮)中心，具備宏觀概覽、三維展示、集中管理、立體監督、現場可視、風險管控、隱患治理等特征。可接入洞室門禁管理系統、視頻與安保監控系統、應急廣播和通信系統、地質預警系統、防墜保護系統相關信息，進行匯集、儲存、處理，實現人機交互的軟硬件信息平臺核心，具有安全監測和應急指揮功能。中心實現的安全監測主要功能為大屏顯示、數據接入、數據顯示、切換控制及擴展介入等。中心實現的指揮調度功能主要為遠程監控、應急會商、應急管理、遠程圖像傳輸、聲音信號處理、與新源公司安全監測（應急指揮）中心、與電站有關系統互聯互通等。

網絡系統由現場有線網絡和無線網絡組成，為建設期的視頻監控與安保系統、門禁道閘系統、應急廣播系統、應急指揮中心及其它現場應用系統提供網絡支撐。

安全防護是采取適用的安全技術，提高電站基建管控中心網絡的信息安全防護水平，強化信息安全防護能力，提升信息安全自主可控能力，防止智能終端被惡意控制，防止關鍵業務信息系統數據或信息被竊取或被篡改，防止網絡被惡意滲透或被監聽，確保不發生因信息安全引發事故，確保不發生公司商業秘密或用戶敏感信息丟失和泄漏，確保數據通信安全，確保接入信息網絡安全。

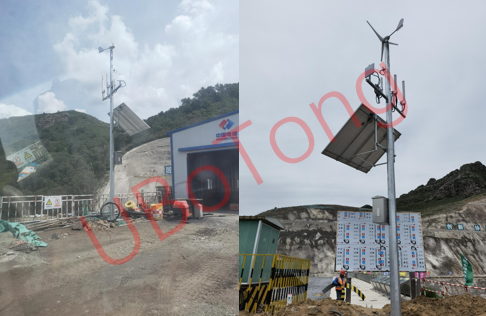

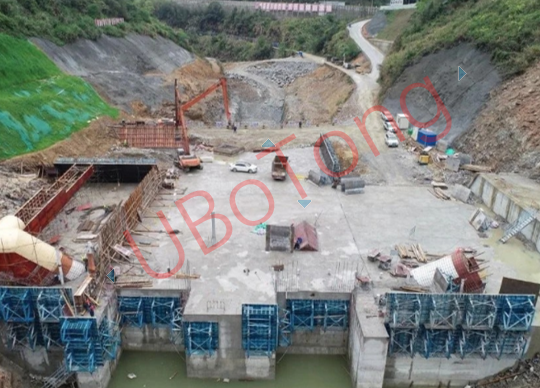

實施效果圖

?

?

?

?

?

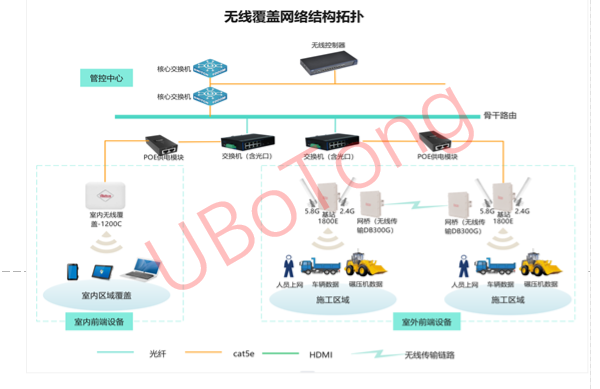

網絡架構

（1）管控中心部分

管控中心內安裝無線控制器，對所有前端部署無線終端設備進行統一管理。配合各應用服務器完成無線應用系統的集中部署與數據采集和管理。

（2）室外無線覆蓋部分

骨干網絡末端，通過分支光纜延伸至每個無線覆蓋點位位置。經環網交換機（至少配有1個光口）或光纖收發器，連接POE供電模塊，再接基站，完成無線基站的網絡前端設備入網鏈接。

（3）室內無線覆蓋部分

通過有線網絡終端設備環網交換機（至少配有1個光口）或光纖收發器，連接POE供電模塊，最終接入室內無線覆蓋設備。

?

?

?

無線覆蓋設備設計

上、下水庫每個無線點位的室外基站，均配2根天線。分別為1根2.4G天線、1根5.8G天線與基站經饋線連接。通過天線對目標區域進行2.4G頻段和5.8G頻段定向或全向全覆蓋，以實現目標區域內的監控終端、手機應用終端、壩體碾壓機無線終端數據回傳至管控中心。

無線覆蓋點位基站與天線、網橋連接結構示意圖如下：

?

?

客戶價值

整個方案是集監控前端圖像采集、傳輸、存儲、分析、發布、應用管理于一身的水利資源無線監控系統，形成全方位、全天候的監測體系。并且總部監控中心系統是整個系統的圖像顯示、圖像錄像控制中心，具有遠程控制功能，向指揮調度人員提供全面的、清晰的、可操作的、可錄制、可回放的現場實時圖像。

通過監控中心的監控畫面，可以全面監控各個站點的實時狀況，更加直觀、全面，取得相關領導高度認可。

?

?
